Dans ce TP, on va essayer de montrer la Loi de la Réfraction de Snell et Descartes. La réfraction est la manière dont ce comporte un rayon lumineux lorsqu'il change de millieu de propagation, c'est à dire comment il va se diriger dans la matière. En mesurant l'angle du rayon qui se réfracte on va établir une courbe. Angle de départ i,angle réfracté r.

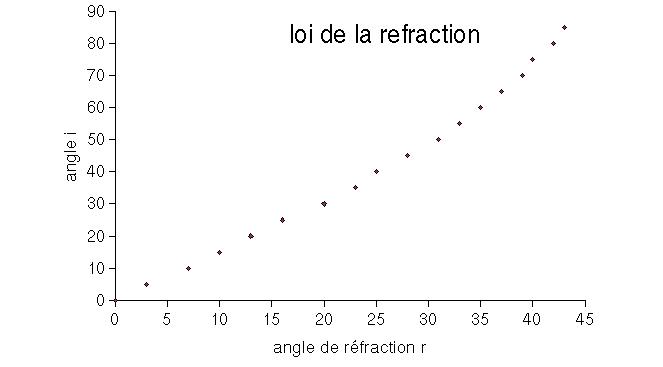

Dans ce graphique,on a représenté l'angle d'incidence i en fonction de l'angle de réfraction r, on remarque que c'est a peu près proportionnel jusqu'à 45°.

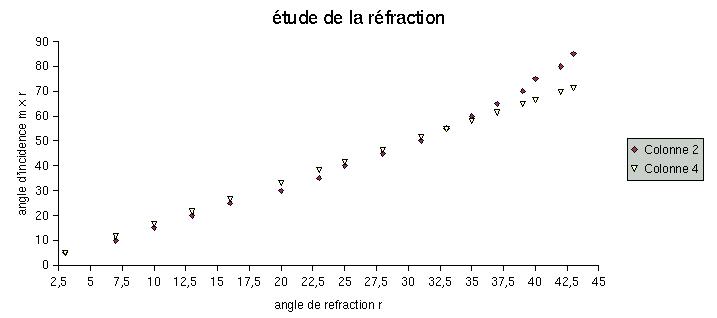

Dans ce deuxième,on a représenté l'angle d'incidence(m x r) calculé à partir de la moyenne (i / r) comparer à l'angle r. Ces courbes sont à peu près identiques.

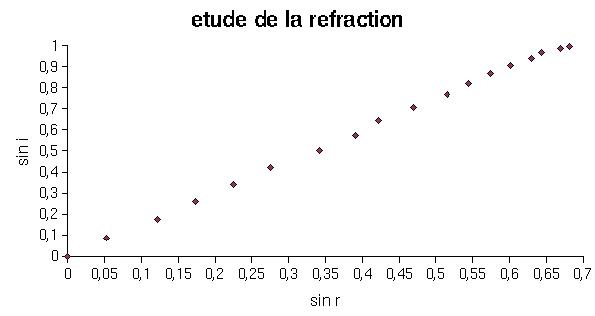

Dans ce troisième graphique , on a représenter le sinus de l'angle d'incidence i en fontion de l'angle de réfraction r. On remarque c'est proportionnel donc il existe une relation entre ces deux valeurs.
Grâce a toutes ces expérimentations on peut en conclure que le sinus de l'angle d'incidence i (sin i) et le sinus de l'angle de réfraction r (sin r) ont un rapport de proportionnalité. Donc sin r = k x sin i .
